GLM HVP Plugin
Überblick
Die Software „SkerCoDe HVP Plugin“ ist eine Erweiterung für den SAP Druckertreiber HVP (High Volume Printer), welcher in der SAP Komponente GLM (Global Label Management/Zentrale Etikettenverwaltung) zum Einsatz kommt. Mit dem Plugin wird eine Druckausgabe auf ZPL (Zebra Programming Language) kompatiblen Druckern ermöglicht. SAP liefert keine Plugins aus.
Anwendungsfall
SAP GLM verwendet Microsoft Word für die Etikettenerstellung und den Etikettendruck. Auf dem GLM Generierungsserver werden die finalen Etiketten erzeugt und über einen im GLM Druckprogramm ausgewählten Drucker gedruckt. Der GLM Generierungsserver (WWI) ist ein Windows-System mit Windows-Druckern. Das Rendern und Spoolen des Ausdrucks erfolgen über den Windows-Spooler.
SAP GLM bietet Funktionen bei denen der Einsatz von normalen Windows-Drucktreibern eingeschränkt oder nicht möglich ist. Dazu gehören:
- Ausdruck von mehr als 32768 Kopien mit einem Druckauftrag
- Fortlaufende Nummern oder Texte bei größerer Anzahl Kopien (abhängig von der Etikettenvorlagengröße)

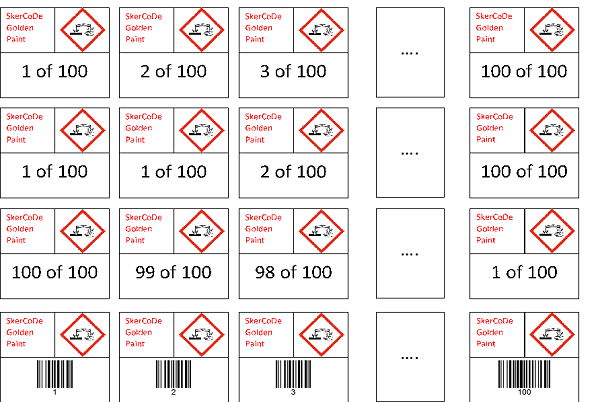

Hier ein Beispiel der Verwendung von fortlaufenden Daten:
Die Anforderungen in der Etikettierung gerade hinsichtlich fortlaufender Nummern sind vielfältig. Deshalb sind die Einsatzmöglichkeiten von SAP GLM ohne fortlaufende Nummern eingeschränkt.
Die Lösung dafür bietet der SAP Windows-Druckertreiber HVP. Er ist eine wesentliche Komponente in der SAP GLM Architektur. Kommt er zum Einsatz, wird der Druckauftrag im GLM automatisch anders verarbeitet. Statt für fortlaufende Daten im Word immer neue Seiten zu erzeugen, wird nur eine Seite mit statischen Anteilen erzeugt und die variablen Anteile (fortlaufenden Daten) über eine Schnittstelle an den HVP Druckertreiber übergeben.
Der HVP-Druckertreiber erzeugt für den statischen Teil ein Windows-Bitmap und für die variablen Anteile ebenfalls Windows-Bitmaps. Für die variablen Anteile werden zusätzlich Offset Informationen berechnet, um die genaue Position auf dem Etikett festzulegen.
Diese Bitmaps und weitere Steuerungsinformationen werden über eine Schnittstelle einem Plugin übergeben, welche daraus für den Drucker verarbeitbare Informationen generiert.
Architektur

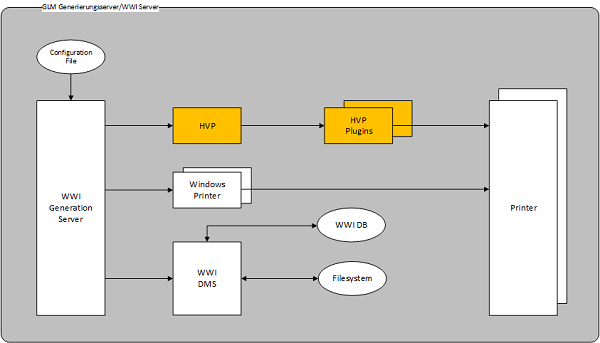

Die Architektur des GLM/WWI Generierungsservers integriert den SAP HVP Druckertreiber parallel zu den Standard Windows-Druckertreibern. Die Verwendung der HVP Komponente wird aus dem SAP System über die Auswahl eines Druckers mit HVP Druckertreiber getriggert.
